Kelebek Vanalar

Kelebek vana parçaları

Bir kelebek vananın ana bileşenleri şunlardır:

 Vana Gövdesi

Vana gövdesi, boru flanşları - arasına monte edilir. En yaygın uç bağlantı türleri flanşlı, çift pabuçlu ve levhadır.

 Disk

Valf gövdesine bağlı olan valf diski, sıvı akışını önlemek veya kısmak için bir geçit görevi görür; bir sürgülü vanadaki sürgülü plakaya veya küresel vanadaki bilyaya eşdeğer olarak düşünülebilir. Disk genellikle valf gövdesini veya şaftını yerleştirmek için delinir. Akışı, sızdırmazlığı ve/veya çalışma torkunu iyileştirmek için disk tasarımında, yöneliminde ve malzemelerinde birçok değişiklik vardır.

 Koltuk

Dahili valf gövdesi, diski tam kapanma için kapalı konumda tutan güçlü bir elastomer veya metal sızdırmaz-geçirmez contayla kaplanmıştır. Paslanmaz çelik kaynaklı dolgu ve mikro-finişli tek parça-koltuklar, koltuk yüzeyinin korozyona- ve erozyona{{5} dayanıklı olmasını sağlar.

 Kök

Yaygın olarak valf gövdesi olarak da adlandırılan valf mili, valf diskini aktüatöre bağlayan ve torku kendi içinden ileten bileşendir.

 Mühürler

Çalışma sırasında sıkı bir sızdırmazlık sağlamak veya daha esnek ve{0}uygun maliyetli bir tasarım için proses ortamını vananın dahili bileşenlerinden izole etmek amacıyla vana içindeki birden fazla arayüzde contalar mevcuttur.

Valf yuvası yüzeyinin sızdırmazlığı, sızdırmazlık halkasının yuvarlanmasını önlemek için valf diskinin çevresine bir destek halkası ile sabitlenen, sürekli bir T-şekilli elastik sızdırmazlık halkası tarafından sağlanır. Kapalı konumda, sızdırmazlık halkası vana yuvası yüzeyine bastırılarak giriş ve çıkış uçlarında sıkı bir sızdırmazlık sağlanır. Açık konumda, çift eksantrik tasarım nedeniyle sızdırmazlık halkası tamamen gerilimsizdir-. Çoklu-O{-halkalı mil sızdırmazlık sistemi, proses ortamı ile valf gövdesi/mil arasındaki etkileşimi ortadan kaldırarak valfin ömrü boyunca bakım-gerektirmeyen sızdırmazlık sağlar. Ayrıca burçlar, yataklar ve bağlantı elemanları gibi diğer birçok valfin yapısının parçası olan daha küçük, daha yaygın bileşenler de vardır. Tahrik tarafındaki kollar, kollar, dişli kutuları ve el çarkları gibi bazı bileşenlerin ayrıntıları tahrik bölümünde ele alınmıştır.

Kelebek vana çalışma prensibi

Kelebek vananın yapısı nispeten basittir ve akışkanın akışı, vana diskinin dönmesiyle kontrol edilir. Kapalı konumda valf diski valf deliğini tıkar, açık konumda ise valf diski akışa izin verecek şekilde akış yönüne diktir. Kelebek vanalar tipik olarak çift yönlü akış ve kapatma yetenekleri sağlar. Ancak tam delikli değillerdir, bu da onları domuzlama veya silme işlemlerine uygun hale getirmez. Ana gövde malzemesi sfero döküm olup, iç ve dış yüzeyleri epoksi toz boya ile kaplanmıştır. Özel uygulama gereksinimlerine ve spesifikasyonlara bağlı olarak vanalar tipik olarak el çarkları, dişliler veya aktüatörler veya bunların bir kombinasyonu ile çalıştırılır. Bu makalenin ilerleyen kısımlarında sürücü yöntemlerini tartışacağız.

Kelebek vanalar Uygulama

Çeşitli proses ortamlarında ve endüstrilerde, özellikle su temini, toplama ve dağıtımı ile pompa istasyonlarında yaygın olarak kullanılırlar ve özellikle akış izolasyonunda çok çeşitli kullanım durumlarına sahiptirler.

Kelebek Vana Tipi

Kelebek vana tiplerini tartışırken iki temel konu vardır: vana gövdesi ve sap ofseti. Valf gövdesi, valf gövdesi ile boru hattı arasındaki bağlantı yöntemini ifade eder ve valf gövdesi ofseti, valf gövdesinin valf diskinin merkezinden geçip geçmediğini veya ofset olup olmadığını belirtir.

Kelebek vana gövde tipleri şunlardır:

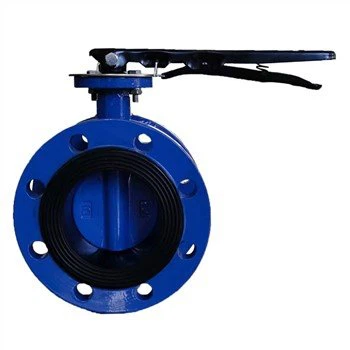

 Çift flanş

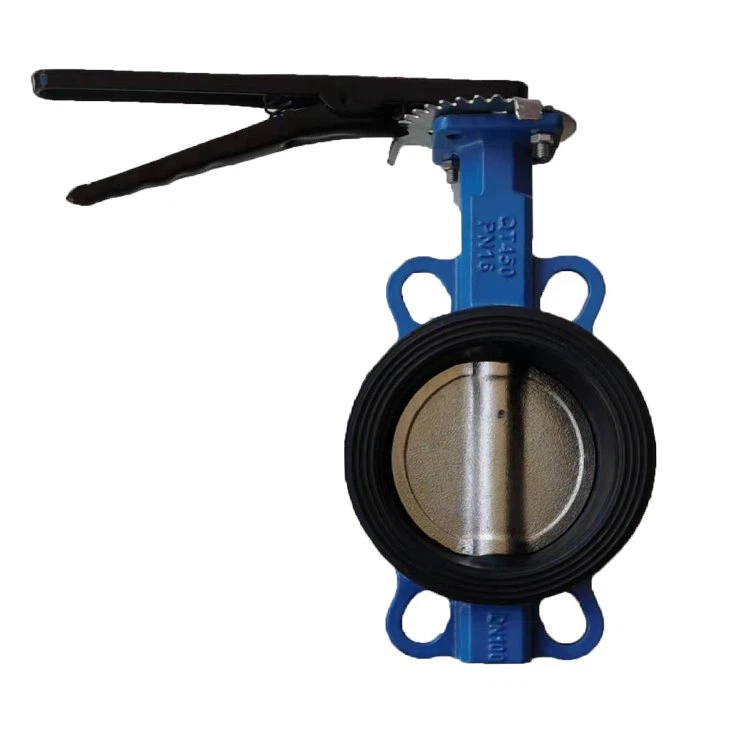

Bu tasarım genellikle daha büyük kelebek vanalarda kullanılır.  Gofret: En uygun maliyetli-etkin tasarım; iki boru flanşı arasına sıkıştırılmıştır.

 Tek flanş

Bu tasarım, vana deliğinden geçen cıvata ve somunları kullanarak borunun her iki tarafına bağlanır.

 Pabuç stili

Bu tasarımda dişli ara parçalar bulunur ve boru flanşını her iki tarafa tutturmak için cıvatalar kullanılır. Boruları bir taraftan, diğer tarafı etkilemeden çıkarmaya uygundur.

 Flanşsız

Gofret tipi gibi, bu tasarım da iki boru flanşı arasına sıkıştırılmıştır.

 Alın kaynak ucu

Doğrudan boruya kaynak yapmak için hazırlanmıştır.

 U-şekilli Bölüm

Ayrıca boru flanşları arasına sıkıştırılmış olup,-hat-sonu hizmetlerine uygundur.
