Chengde Rui Mai—Profesyonel Sürgülü Vana Tedarikçiniz



Şirketimiz, çeşitli sektörlerin ihtiyaçlarını karşılamak için{0}yüksek kaliteli metal vanalar üretmeye kendini adamıştır. Müşterilerimizin ihtiyaçlarını karşılamak için ürünlerimizi sürekli geliştiriyoruz. Amacımız müşterilerimiz için en iyi ortak olmaktır.

Amerika Birleşik Devletleri, Fransa, Türkiye, Rusya, Malezya, Hindistan, Pakistan, Endonezya ve Güney Afrika dahil 20'den fazla ülke ve bölge. Müşterilerle karşılıklı yarar sağlayacak uzun-vadeli ortaklıklar kurmayı her zaman sabırsızlıkla bekliyoruz. Valflerinizle ilgili yardıma ihtiyacınız olduğunda bize bir e-posta gönderin veya bugün bizi arayın.

  • F4-Yükselmeyen Gövdeli Esnek Sürgülü Vana-L
    F4-Yükselmeyen Gövdeli Esnek Sürgülü Vana-L
    Boyut: DN40-DN300. Operasyon: El çarkı. Çalışma basıncı: PN16. Sıcaklık Aralığı: -15 derece - 80 derece. Yüz Yüze: DIN3202-F4. Flanş delinmiş: DIN2501 PN10/16.
    Daha
  • F4-Yükselmeyen Gövdeli Esnek Sürgülü Vana-H
    F4-Yükselmeyen Gövdeli Esnek Sürgülü Vana-H
    Açıklama F4 Yükselmeyen Gövdeli Esnek Sürgülü Vananın kapısı EPDM veya NBR kaplamadan, vana gövdesi ise epoksi reçine kaplamadan yapılmıştır. Bu sürgülü vananın ayırt edici özelliği, vananın basınç kaybını en aza indiren engelsiz bir geçiş
    Daha
  • F4 Yükselmeyen Gövde Esnek Sürgülü Vana
    F4 Yükselmeyen Gövde Esnek Sürgülü Vana
    Ürün tanıtımı Disk, kauçukla kaplanmıştır ve iyi bir sızdırmazlık etkisi elde etmek için kauçuğun elastik deformasyonu kullanılır. F4 Yükselmeyen Gövde Esnek Sürgülü Vana, genel sürgülü vanaların sızıntı ve paslanma sorunlarını çözer ve
    Daha

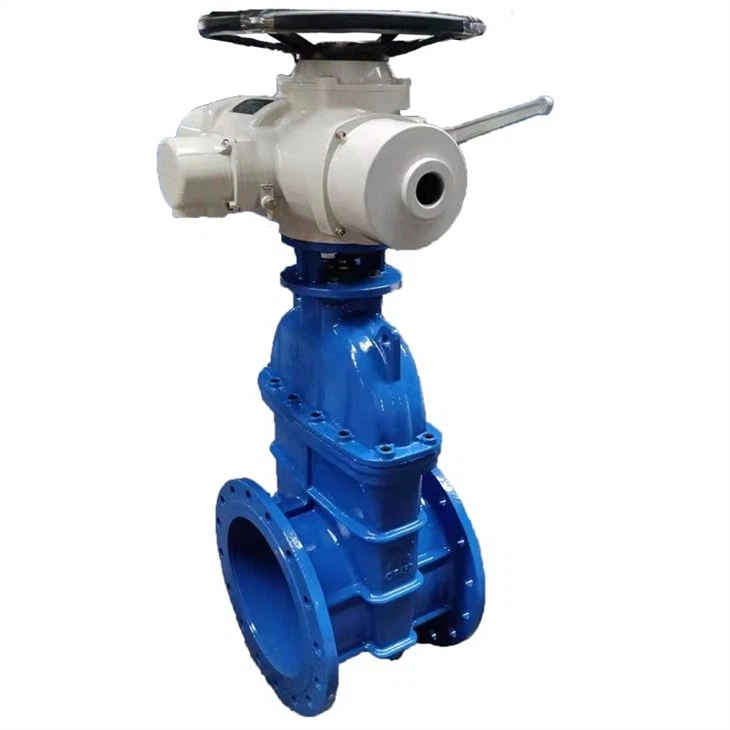

  • Büyük Boy Esnek Yumuşak Oturmalı Sürgülü Vana
    Büyük Boy Esnek Yumuşak Oturmalı Sürgülü Vana
    Büyük Boy Esnek Yumuşak Oturmalı Sürgülü Vana, sünek demirden yapılmıştır ve esas olarak su besleme boruları için kullanılır. Malzeme yumuşaktır ve borulara kolayca uyar. Farklı endüstriyel uygulamalar için farklı türleri vardır. Malzeme
    Daha
  • Entegre Sızdırmaz Küresel Vana
    Entegre Sızdırmaz Küresel Vana
    Entegre Sızdırmaz Küresel Vana, birbirine ait olmayan otomatik proses ekipmanlarında güvenli ayırma için ilk tercihtir. Piyasadaki en modern ve en güvenli valflerden biridir. Birbirinden bağımsız olarak kontrol edilen iki valf plakası,
    Daha
  • Üç Parçalı Flanşlı Küresel Vana
    Üç Parçalı Flanşlı Küresel Vana
    Üç Parçalı Flanşlı Küresel Vana, flanş bağlantılı tam geçişli bir küresel vanadır. Flanşlı uçlu küresel vananın amacı, boru sistemindeki akışa izin vermek veya akışı önlemek ve boru sistemi veya sürecindeki basıncı sağlamaktır. Tam girişli
    Daha
  • Dişi Dişli Küresel Vana
    Dişi Dişli Küresel Vana
    Dişi Dişli Küresel Vana, bir vana gövdesi ve iki uç kapağı olmak üzere üç parçaya sahiptir. Boru uçlarına kaynaklı, dişli veya flanşlıdır. Çeyrek dönüşlü tasarım kolu, valfi açmak veya kapatmak için 90 derece döndürülebilir. Kilitleme
    Daha
  • Esnek Sürgülü Vana Sıcak Su
    Esnek Sürgülü Vana Sıcak Su
    Boyut: DN50-DN300. İşlem: El çarkı. Çalışma basıncı: PN16. Sıcaklık Aralığı: 0 derece - 150 derece. Yüz Yüze: DIN3202-F4. Flanş delinmiş: DIN2501 PN10/16.
    Daha
  • BS5163 Esnek Sürgülü Vana
    BS5163 Esnek Sürgülü Vana
    Boyut: DN50-DN300. İşlem: Mil kapağı/El çarkı. Çalışma basıncı: PN16. Sıcaklık Aralığı: 0 derece - 100 derece. Yüz Yüze: BS 4504. Flanş delinmiş: PN16.
    Daha
  • F4 Yükselmeyen Gövde Esnek Sürgülü Vana
    F4 Yükselmeyen Gövde Esnek Sürgülü Vana
    Boyut: DN50-DN300. Operasyon: El çarkı. Çalışma basıncı: PN16. Sıcaklık Aralığı: 0 derece - 100 derece. Yüz Yüze: DIN3202-F4. Flanş delinmiş: DIN2501 PN10/16.
    Daha
  • Büyük Boy Esnek Yumuşak Oturmalı Sürgülü Vana
    Büyük Boy Esnek Yumuşak Oturmalı Sürgülü Vana
    Boyut: DN350-DN1000. Çalışma: El çarkı/Sonsuz dişli/Elektrikli aktüatör. Çalışma basıncı: PN10/16. Sıcaklık Aralığı: 0 derece - 100 derece. Yüz Yüze: BS5163/DIN3202-F4. Flanş delinmiş: BS 4504 PN10/16/DIN2501 PN10/16.
    Daha
  • Dökme Demir Kamalı Sürgülü Vana
    Dökme Demir Kamalı Sürgülü Vana
    Boyut: DN40-DN800. Operasyon: El çarkı. Çalışma basıncı: PN10. Sıcaklık Aralığı:0 derece - 200 derece. Yüz Yüze: BS 5163/GOST 12815-80. Flanş delinmiş: PN10.
    Daha
Ana sayfa 12 Son sayfa
BS5163 Resilient Gate Valve



Sürgülü Vana Nedir?

Sürgülü vanalar su temin sistemlerinde en yaygın kullanılan vanalardır. Doğrusal hareket izolasyon valfi anlamına gelir ve akışı engelleme veya akışa izin verme işlevine sahiptir. Sürgülü vanalar, kapatmayı sağlamak için akışa doğru kayan ve dolayısıyla bir kapı görevi gören kapatma elemanlarından dolayı bu ismi almıştır. Sürgülü vanalar bakım, onarım çalışmaları ve yeni kurulumlar sırasında su şebekesinin belirli alanlarını izole etmek ve boru hattı boyunca suyu yeniden yönlendirmek için kullanılır.

Sürgülü Vana Üreticisi




Sürgülü vanalar, sıvı akışını durdurmak için kayar bir kapı kullanır (sürgülü sürgülü vana). Valf çalıştırma ve sızdırmazlık sistemlerinin tasarımı genellikle bunların tamamen açık veya tamamen kapalı çalışmasını gerektirir.

Dairesel veya dikdörtgen bir kapının/kamanın sıvı yolundan kaldırılmasıyla açılırlar. Ayırt edici özelliği, kapı ile valf yuvası arasındaki sızdırmazlık yüzeyinin düz olmasıdır. Kapı yüzleri kama-şeklinde olabilir veya paralel olabilir. Genel olarak, bu amaç için özel olarak tasarlanmadıkça akışı düzenlemek için kullanılmamalıdırlar.

Açık olduğunda akış yolu, açılma yüzdesine göre oldukça-doğrusal olmayan bir şekilde genişler. Bu, akışın gövde hareketi ile eşit şekilde değişmediği anlamına gelir. Ayrıca kısmen açık kapaklar sıvı akışından dolayı titreşime eğilimlidir. Akış değişikliklerinin çoğu, akışkan hızlarının nispeten yüksek olduğu kapanma yakınında meydana gelir ve akışı düzenlemek için kullanıldığında disk ve yuvanın aşınmasına ve sonunda sızıntıya neden olur. Tipik olarak tamamen açık veya kapalı olacak şekilde tasarlanmıştır. Tamamen açıldığında tipik bir sürgülü vananın akış yolunda hiçbir engel yoktur, dolayısıyla sürtünme kayıpları çok düşüktür.

Yükselen veya yükselmeyen- gövdelere sahip olmaları ile karakterize edilirler. Yükselen gövde, valf konumunun görsel bir göstergesini sağlar. Gizli direkler dikey alanın sınırlı olduğu veya yeraltında olduğu yerlerde kullanılır.

Sürgülü vana türleri




Yapısına göre su temini sistemleri için sürgülü vanalar genel olarak aşağıdaki tiplere ayrılabilir:

 Kama ile: paralel sürgülü vana ve kama sürgülü vana

 Koltuğa göre: metal koltuk veya elastik koltuklu sürgülü vana

 Gövdeye göre: Yükselen veya yükselmeyen-gövdeli.

Sürgülü vana uygulaması









Sürgülü vanaların birçok endüstriyel ve konut uygulaması vardır.

Bulamaç

Sürgülü vanalar, çamurun ortam olduğu uygulamalarda yaygın olarak kullanılır. Bunun nedeni, sürgülü vananın sıvı geçişinin engellenmemesi ve böylece bulamacın vanadan kolayca geçebilmesidir. Ek olarak, bıçaklı sürgülü vanalar bulamacı kolayca keserek kapatabilir.



Viskoz ortam

Sürgülü vanalar genellikle hafif gresler ve yağlar gibi viskoz ortamlar için kullanılır. Engellenmeyen kanallar bu medyanın kolayca akmasını sağlar. Bu uygulamalar için yaygın bir temizleme yöntemi olan vanalar piglenebilir. Ayrıca bu uygulamalarda kullanılan vanalar genellikle uzun süre açık veya kapalı bırakılır.



Sürgülü vanalar

Su uygulamaları için sürgülü vanalar sıklıkla kullanılır çünkü bu uygulamalarda akış kontrolü genellikle mevcut değildir. Uygun su kontrolü için vana tamamen açık veya tamamen kapalı olabilir.


Metal koltuklu veya elastik koltuklu sürgülü vana




Kama sürgülü vanalar metal veya plastik yuvalara sahip olabilir. Metal-yuvalı sürgülü valflerde kama, sürgülü valf gövdesinin arkasındaki bir oluğa kayar ve bu da genellikle sıvının içerdiği katı maddeleri hapseder. Bu nedenle esnek oturmalı sürgülü vanalar daha sıkı bir kapatma sağlar ve su dağıtım sistemlerinde tercih edilir.

Esnek bir şekilde oturtulmuş bir sürgülü vanada, kama öncelikle sünek demirden yapılır ve esnek bir malzeme (elastomer) içinde kapsüllenir, böylece sıkı bir sızdırmazlık sağlanır. Valf yuvası, kamanın kenarı ile valf gövdesi arasında bulunur. Bu, valfin alt kısmında bir oyuk gerektirmez. Bu nedenle elastomerik oturmalı sürgülü vanalar, su akışıyla taşınan küçük katıların etrafını kapatabilir.



Sürgülü vana çalışma prensibi




Sürgülü vanalar genellikle bir el çarkı, bir vana T-anahtarı (anahtar) veya bir aktüatör tarafından çalıştırılır. Tekerlek, valf gövdesine bağlanır ve dönme enerjisini ona aktarır. Sürgülü vana açıldığında, el çarkının dönüşü, sürgülü vana sapının dişini kapı plakasına vidalar ve bunun tersi de geçerlidir, böylece sürgülü vana kapanır. Bu enerji sürgülü vana kamasını aşağı veya yukarı hareket ettirir. Yeraltı sürgülü vana kurulumlarında, vananın kendisi ile doğrudan temas etmeden çalışmayı sağlamak için bir uzatma mili takılmaktadır.
Tipik olarak sürgülü vanalar, boru hattının daha uzun süre açık veya kapalı kalacak alanlarına monte edilir, çünkü genellikle bu iki konum arasında geçiş yapmak biraz zaman alır. Bununla birlikte, bir vananın sık sık veya hatta uzaktan çalıştırılması gerektiğinde, elektrikli bir sürgülü vana (yani bir elektrikli aktüatörle donatılmış) kullanılır.

SSS

S1: Gizli gövdeli sürgülü vana nasıl çalışır?

C: Bu tip sürgülü vanalarda mil üzerindeki dişler vana gövdesi içerisinde kalır. Valf gövdesi döndürüldükten sonra valf kapısı, valf gövdesi dişleri boyunca yukarı ve aşağı hareket eder. Gizli milli sürgülü vanalar, pompa istasyonları gibi alanın sınırlı olduğu kurulumlarda avantajlar sunar. Tüm sürgülü vanalar gizli millere sahiptir ve bu nedenle yer altı kullanımına uygundur.

S2: Sürgülü vananın açık mı yoksa kapalı mı olduğuna nasıl karar verilir?

C: Yükselen gövdeli bir sürgülü vanada gövde konumu, sürgülü vananın açık mı (vana gövdesinin dışında) yoksa kapalı mı olduğunu gösterir. Gizli gövdeli sürgülü vanalarda, sürgülü vananın tamamen açık mı, kapalı mı yoksa arada bir yerde mi olduğunu ilk bakışta belirlemek zor olabilir. Kapanma yönü işaretleri (kapatmak için saat yönünde, kapatmak için saat yönünün tersine) kama konumunun belirlenmesine yardımcı olur. Konum göstergesi, kullanıcıların sürgülü valfin konumunu hızlı bir şekilde belirlemesine yardımcı olmak için sürgülü valf gövdesi üzerine monte edilen özel bir cihazdır.

S3: Sürgülü vana kısılabilir mi?

C: Sürgülü vana bir izolasyon vanası olduğundan "tamamen açık" veya "tamamen kapalı" konumda kullanılmalıdır ve su akışını düzenlemek için kullanılamaz. Sürgülü vanalar neden kısma için uygun değildir? Bir sürgülü vana kısılırken, vana gövdesi boyunca türbülanslı akış, titreşime ve kavitasyona neden olabilir, kama ve vana yuvasına zarar verebilir, sonuçta sızıntıya ve zayıf sızdırmazlık özelliğine yol açabilir.

S4: Sürgülü vana nasıl çalışır?

C: Sürgülü vanalar, valf gövdesini döndürerek (manüel olarak veya bir aktüatör kullanarak) kapıyı yükseltir veya indirir. Kapılar ya sıvının engellenmeden akmasına izin verir ya da sıvı akışını engeller.

S5: Sürgülü vananın amacı nedir?

C: Sürgülü vanalar bakım, onarım çalışmaları ve yeni kurulumlar sırasında su şebekesinin belirli alanlarını izole etmek ve boru hattı boyunca suyu yeniden yönlendirmek için kullanılır.

S6: Sürgülü vana ile küresel vana arasındaki fark nedir?

Cevap: Sürgülü vanalar sıvı ve gazların akışını kontrol etmek için kullanılır. Genellikle su veya diğer sıvıların akışını düzenlemek için boru sistemlerinde kullanılırlar. Öte yandan bir kapatma-vanası sıvı veya gaz akışını kesmek için kullanılır. Genellikle acil bir durumda malzeme akışını hızlı bir şekilde kesmek için kullanılırlar.

S7: Sürgülü vana ne zaman kullanılmamalıdır?

A: Sürgülü vanalar, katı dikdörtgen bir kapıyı yükselterek veya alçaltarak bir borudaki sıvı akışını tamamen durdurmak veya başlatmak için kullanılır. Bu vanalar; vana gövdesi, vana yuvası, vana diski, ana mil, rakor ve aktüatörden oluşur.

Sürgülü vanalar akışı düzenlemek için kullanılmaz; tamamen açık veya tamamen kapalı olacak şekilde tasarlanmıştır. Bu vanalar, çeyrek-dönüşlü vanalardan (küresel vanalar gibi) daha yavaştır çünkü kapı konumunu değiştirmek için 360 dereceden fazla dönüş gerektirirler, halbuki küresel vanaların açıktan kapalıya veya tam tersi şekilde dönmesi için yalnızca 90 derece dönmesi gerekir. Bu nedenle sürgülü vanalar, sık çalışma veya hızlı çevrim süreleri gerektiren uygulamalar için en iyi seçim olmayabilir. Sürgülü vanalar çoğunlukla manuel bir el çarkı ile kontrol edilir, ancak elektrikli ve pnömatik çalıştırma seçenekleri de mevcuttur.

S8: Sürgülü vana neden her zaman sızdırıyor?

C: Korozyon: Bu, valf sızıntılarının ana nedenlerinden biridir. Zamanla proses sıvısıyla temas eden valf bileşenleri korozyon nedeniyle malzeme kaybeder. Bunun oluşma hızı tasarım aşamasında tahmin edilmeli ve gerekli malzeme korozyonu payı vana seçimine dahil edilmelidir.

S9: Sürgülü vana aşırı-sıkılabilir mi?

C: Oldukça basit,-bir vananın veya bağlantı parçasının aşırı sıkılması onlar için kötüdür. Onları amaçlanan toleransların ötesinde uzatır ve büker. Bu şekilde gerildiğinde orijinal şekillerine dönmeleri pek olası değildir, bu da onların başka herhangi bir bağlamda yeniden kullanılmasını imkansız hale getirir.

S10: Sürgülü vanam neden tamamen kapanmıyor?

C: Sürgülü vanaların tamamen kapanmaması oldukça yaygındır. Bunun temel nedeni valf gövdesinde tortu birikmesidir. Tortu, alçaltılmış kapak ile valf gövdesinin iç kısmı arasında sıkışıp kalır.



Çin'deki profesyonel sürgülü vana tedarikçisiyiz, yüksek kaliteli ürün ve hizmet sağlama konusunda uzmanlaşmışız. Fabrikamızdan düşük fiyata özelleştirilmiş sürgülü vanalar satın almanızı memnuniyetle karşılıyoruz. Daha ucuz ürünler için hemen bizimle iletişime geçin.
